1. 主要技術參數
a. 幅板高度：200-1500mm
b. 幅板厚度：6-32mm
c. 翼板寬度：200-800mm
d. 翼板厚度：6-40mm
e. 工件長度：2000-15000mm
f. 組立速度：600-6500mm/min
g. 輥道長度：30000mm
h. 電氣總成：采用交流變頻器
i. 總機功率：約8KW （不含兩臺焊機）
2. 性能特點

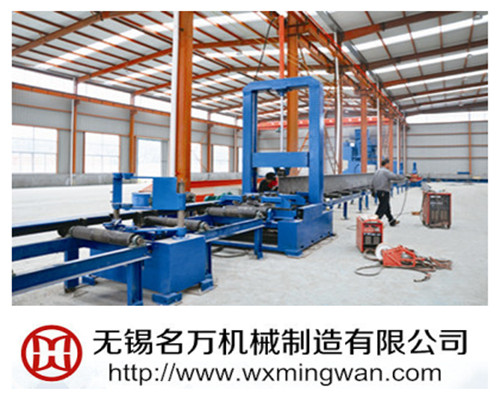

HG-1800ⅡH型鋼組立機利用機架側面的兩個油缸（夾腹板油缸和夾翼板油缸）伸縮運動實現齒輪傳動，再由齒輪傳動轉換為鏈輪傳動，在傳動過程中利用正反絲桿同步傳動，可實現腹板和翼板的同步對中、夾緊和放松。此機構能確保規定范圍內的不同厚度的幅板、不同寬窄的翼板定位，同步對中準確，無須每次調整；可根據用戶要求設置成變截面H型鋼的自動組立。液壓系統設有精濾器，確保電磁閥長期可靠運行。
3. 供貨范圍及組成單元
a. 組立機本體：本體、翼板幅板同步對中系統、主傳動電機減速機等。
b. 機械手總成：2組連桿同步夾緊。
c. 輸入輥道：座架、14米輥道等。
d. 輸出輥道：座架、14米輥道等。
e. 液壓系統：液壓泵站、油管、液壓缸等。
f. 電控總成：電器柜、交流變頻器等。
g. 備品備件：按鈕開關3只，密封墊10只。
|
